Keepalived+LVS高可用集群原理

使用Keepalived与Linux Virtual Server（LVS）结合是一种常见的构建高可用性负载均衡集群的方式，Keepalived负责管理虚拟IP（VIP）的故障转移，而LVS则负责实际的负载均衡调度。通过keepalived监控后端服务器的状态，并在需要时通过VIP的转移来实现故障转移，而LVS负责将客户端请求分发到可用的后端服务器上，从而实现整个系统的高可用性和负载均衡。

Keepalived+LVS高可用集群的搭建

集群环境准备

1、两台Nginx后端服务器，两台LVS负载均衡服务器。配置如下：

• LVS1：LVS+Keepalived服务器，DIP为192.168.238.51，VIP为192.168.238.10。
• LVS2：LVS+Keepalived服务器，DIP为192.168.238.52，VIP为192.168.238.10。
• Nginx1：Nginx服务器，RIP为192.168.238.101，VIP为192.168.238.10。
• Nginx2：Nginx服务器，RIP为192.168.238.102，VIP为192.168.238.10。

2、修改两台Nginx服务器上的首页。

2.1、修改Nginx1首页并启动Nginx。

2.2、修改Nginx2首页并启动Nginx。

高可用负载均衡配置

1、所有服务器关闭并禁用SELINUX模块。

2、所有服务器关闭并禁用防火墙。

3、配置LVS负载均衡服务器。

3.1、修改LVS1和LVS2的内核参数，禁用网络的发送重定向功能。

3.2、在LVS1和LVS2上执行sysctl命令，使配置立即生效。

3.3、修改主服务器LVS1上的配置文件/etc/keepalived/keepalived.conf。

 •  全局配置：修改route_id为主机名并禁用vrrp_strict。

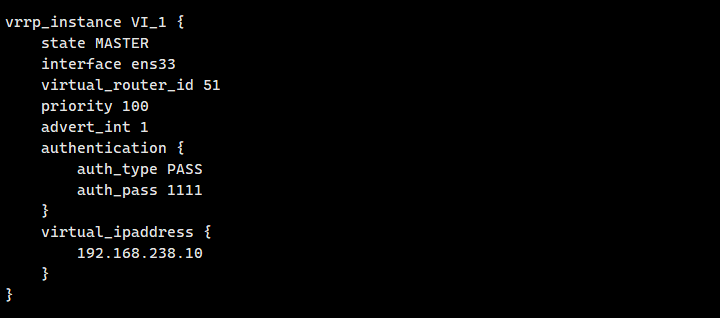

 •  实例配置：state设置为MASTER，priority设置为100，virtual_ipaddress为集群虚拟IP。

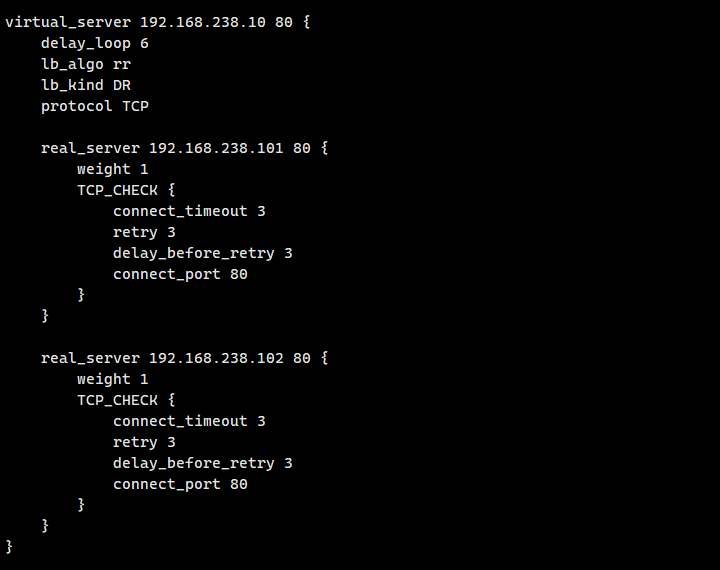

 •  虚拟主机配置：包含虚拟IP与后端真实服务器IP。

3.4、修改备份服务器LVS2上的配置文件/etc/keepalived/keepalived.conf。

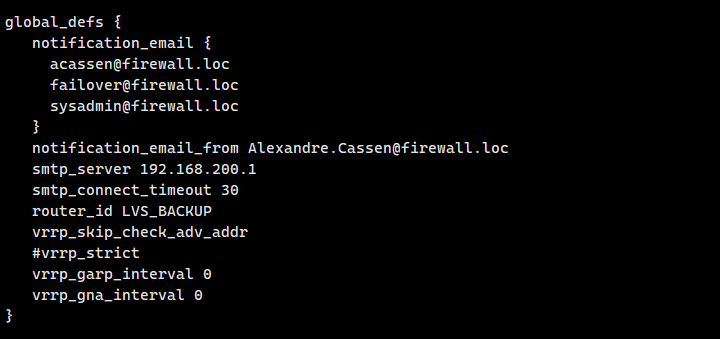

 •  全局配置：修改route_id为主机名并禁用vrrp_strict。

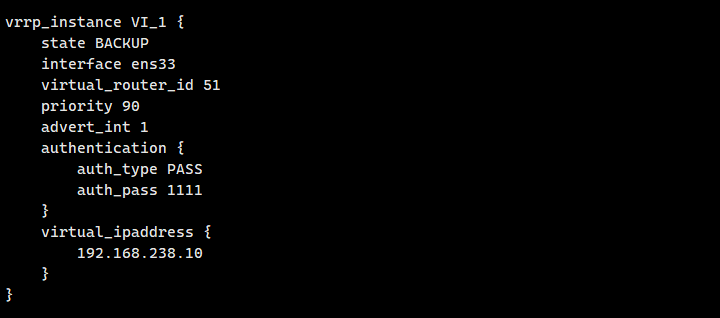

 •  实例配置：state设置为BACKUP，priority设置为90，virtual_ipaddress为集群虚拟IP。

 •  虚拟主机配置同主服务器。

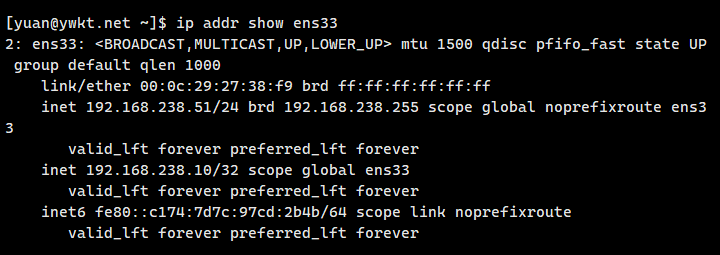

3.5、启动主备份服务器LVS1和LVS2上的keepalived，查看主服务器是否持有虚拟IP。

4、配置后端Nginx服务器。

4.1、将所有后端服务器的回环接口lo的子接口设置为虚拟IP并查看设置结果。

4.2、为新增的接口添加路由。

4.3、修改内核参数，控制arp的行为。

4.4、执行sysctl命令，使配置立即生效。

负载均衡集群的测试

1、通过客户端访问LVS集群的VIP，可见请求已被依次转发至后端两台Nginx服务器。
