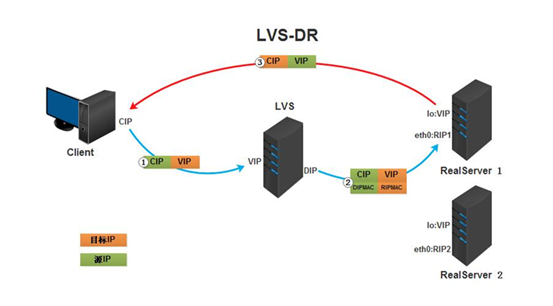

DR负载均衡的原理

LVS负载均衡器是集群的访问入口，但不作为集群网关使用，后端服务器池中的真实服务器与LVS负载均衡器在同一个物理网络中，真实服务器发送给客户端的响应不需要经过LVS。为了响应对整个集群的访问，LVS负载均衡器与后端真实服务器除了真实的IP地址RIP外，还需要配置虚拟的VIP地址，但VIP是隐藏的，不提供解析等功能，只是用来做请求回复的源IP。

在LVS负载均衡器接收到客户端的请求后，LVS根据负载均衡算法选择一台真实服务器的网卡物理地址MAC作为客户端请求包中的目标MAC，通过ARP转交给后端真实服务器处理，后端服务器处理完毕后再通过自己的路由网关回复给客户端。

DR负载均衡集群的搭建

集群环境准备

1、两台Nginx后端服务器，一台LVS负载均衡服务器。配置如下：

• LVS：LVS服务器，DIP为192.168.238.51，VIP为192.168.238.10。
• Nginx1：Nginx服务器，RIP为192.168.238.101，VIP为192.168.238.10。
• Nginx2：Nginx服务器，RIP为192.168.238.102，VIP为192.168.238.10。

2、修改两台Nginx服务器上的首页。

2.1、修改Nginx1首页并启动Nginx。

2.2、修改Nginx2首页并启动Nginx。

负载均衡配置

1、所有服务器关闭并禁用SELINUX模块。

2、所有服务器关闭并禁用防火墙。

3、配置LVS负载均衡服务器。

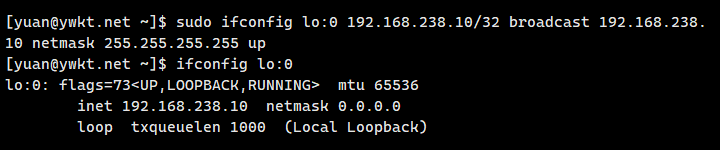

3.1、将LVS服务器的回环接口lo的子接口设置为虚拟IP并查看配置结果。

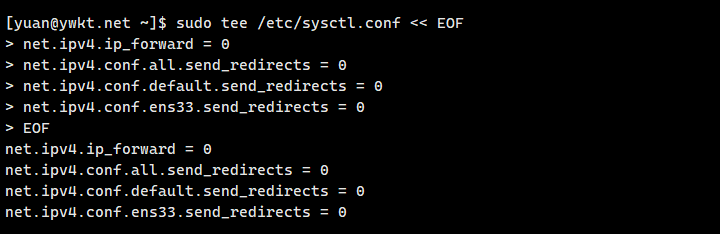

3.2、修改内核参数，禁用网络的发送重定向功能。

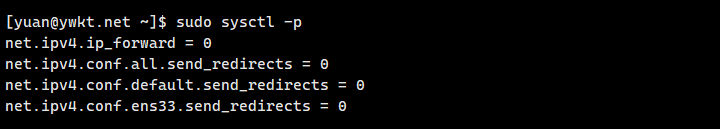

3.3、执行sysctl命令，使配置立即生效。

3.4、添加一个虚拟服务器并指定调度算法为轮询。

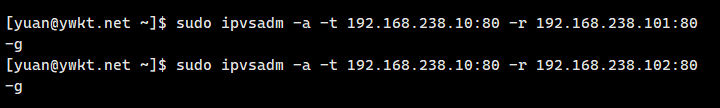

3.5、向虚拟服务器中添加两个真实的服务器。

3.6、查看已有规则。

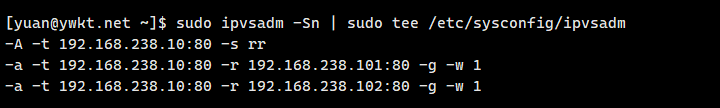

3.7、保存已有规则，保存的规则可通过启动ipvsadm服务加载。

3.8、将LVS管理服务设置为开机启动，开机自动加载保存的规则。

4、配置后端Nginx服务器。

4.1、将后端服务器的回环接口lo的子接口设置为虚拟IP并查看配置结果。

4.2、为新增的接口添加路由。

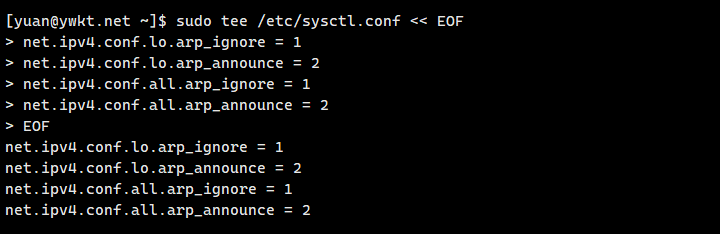

4.3、修改内核参数，控制arp的行为。

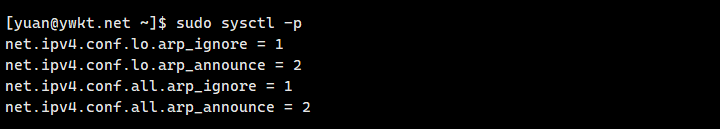

4.4、执行sysctl命令，使配置立即生效。

负载均衡集群的测试

1、通过客户端访问LVS集群的VIP，可见请求已被依次转发至后端两台Nginx服务器。
