基于NAT的负载均衡集群搭建


NAT负载均衡的原理

LVS

客户端访问LVS时,LVS首先重写请求报文的目标地址,然后根据预设的调度算法,将请求分派给后端真实服务器,真实服务器接收到请求处理后,发出的响应报文也需要通过LVS返回,所以返回时同样需要修改报文的源地址,然后返回给客户,完成整个负载调度过程。

NAT模式使用SNAT(目标地址转换)和DNAT(源地址转换)技术完成报文的转发。每次执行NAT都需要重写数据包,所以每次数据收发都会有一定时间的延迟;另外大部分应用80%的数据是从服务器流向客户端,所以响应报文也通过LVS返回,会对LVS会形成很大压力,使LVS成为系统的性能瓶颈。

NAT负载均衡集群的搭建

测试环境准备

1、两台Nginx后端服务器,一台LVS负载均衡服务器。配置如下:

  • LVS:LVS服务器,DIP为192.168.238.51,VIP为192.168.1.10。
  • Nginx1:Nginx服务器,RIP为192.168.238.101。
  • Nginx2:Nginx服务器,RIP为192.168.238.102。

2、查看LVS的IP地址。

2.1、查看LVS的DIP(内部通信IP)。

LVS

2.1、查看LVS的VIP(外部通信IP)。

LVS

3、修改两台Nginx服务器上的首页。

3.1、修改Nginx1首页并启动Nginx。

LVS

3.2、修改Nginx2首页并启动Nginx。

LVS

负载均衡配置

1、所有服务器关闭并禁用SELINUX模块。

LVS

2、所有服务器关闭并禁用防火墙。

LVS

3、配置LVS负载均衡服务器。

3.1、修改内核参数,启用IP转发功能。

LVS

3.2、执行sysctl命令,使IP转发功能立即生效。

LVS

3.3、添加一个虚拟服务器并指定调度算法为轮询。

LVS

3.4、向虚拟服务器中添加两个真实的服务器。

LVS

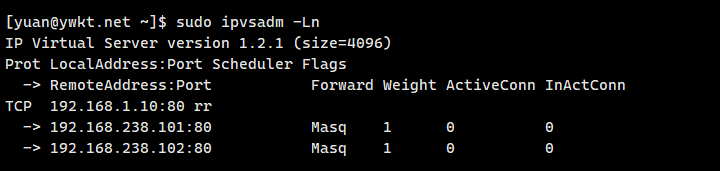

3.5、查看已有规则。

LVS

3.6、保存已有规则,保存的规则可通过启动ipvsadm服务加载。

LVS

3.7、将LVS管理服务设置为开机启动,开机自动加载保存的规则。

LVS

4、配置后端Nginx服务器。

4.1、查看两台Nginx服务器的默认网关。

LVS

4.2、删除Nginx服务器的默认网关。

LVS

4.3、设置Nginx的默认网关为LVS的DIP。

LVS

4.4、若想永久修改服务器网关,可直接修改网卡配置文件。

LVS

负载均衡集群的测试

1、通过客户端访问LVS服务器的VIP,可见请求已被依次转发至后端两台Nginx服务器。

LVS
